Какви са разликите в дизайна между 3-линковите и 4-линковите въртящи се съединители и как трябва да се избере между тях?

Въртящият се преден механизъм е компактен, но критичен за мисията компонент в системата за закотвяне на кораба. Позициониран между котвата и основната котвена верига, той предотвратява натрупването на усукване по дължината на веригата, когато корабът се завърта или люлее при вятър, течение и вълни. Без правилно избран въртящ се механизъм, веригата може да се огъне, което да доведе до прекомерно износване, блокиране в дивата котка и дори неуспешно закотвяне.

Това ръководство предоставя структурирано, базирано на правила сравнение между двете доминиращи конфигурации — 3-link и4-звенни въртящи се предни части— и предлага ясни критерии за вземане на решения за видове кораби, пространствени ограничения и изисквания на класовото общество.

Стандарти за проектиране и спецификации на материалите

И двете конфигурации се произвеждат в съответствие с ISO 1704 (Корабостроене – Анкерни вериги с шпилкови връзки) и обикновено се произвеждат от легирана стомана клас 2 или клас 3 или въглеродна стомана, с термично обработени и тествани компоненти.

Всички въртящи се форернери трябва да бъдат доставени със сертификат за изпитване, издаден от оторизирана класификационна организация, като DNV-GL, ABS, BV, LR или NK. Сертификатът трябва да включва резултати от теста за пробно натоварване, стойности на натоварването на скъсване (където е приложимо), възможност за проследяване на материала и проверка на размерите.

Структурна разлика: Подреждане на компонентите

Функционалната разлика между двата дизайна се състои в броя на връзките и последователността на свързване, което пряко влияе върху размерната дължина, съвместимостта с окови и взаимозаменяемостта.

Конфигурация на 3-Link Swivel Forerunner

Състои се от EL + SW + EL (разширена връзка + завъртане + разширена връзка). Този компактен комплект пропуска крайната връзка, което води до по-къса обща аксиална дължина. Предназначен е за инсталации, където пространството около анкерния джоб или дивата котка е ограничено. Въпреки това, тъй като крайната връзка липсва, връзката от страната на котвата обикновено изисква специална скоба или адаптиран интерфейс.

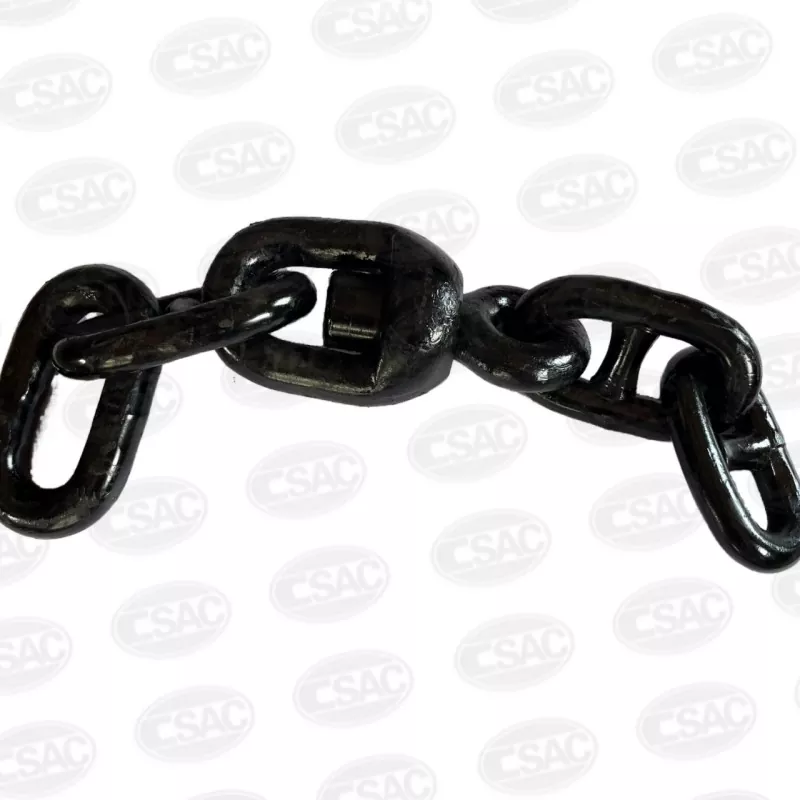

Конфигурация на Forerunner с 4 връзки

Състои се от E + EL + SW + EL (крайна връзка + уголемена връзка + завъртане + уголемена връзка). Наличието на крайната връзка (E Link) осигурява по-голям вътрешен отвор, специално оформен за поставяне на стандартна D-тип анкерна скоба. Това споразумение се е превърнало в индустриална норма за океански търговски кораби, предлагайки превъзходна свързаност, по-лесна подмяна и по-широка съвместимост с готови окови.

Резюме на сравнението

Критерии за подбор – рамка за практическо решение

Изборът между 3 връзки и4-връзкадизайните не са произволни. Тя трябва да се основава на следните технически и експлоатационни параметри.

Пространствени ограничения

Ако шкафът за анкерна верига, тръбата за котва или джобът за дива котка налагат стриктно ограничение върху общата дължина на предния механизъм, типът с 3 звена предлага по-къса алтернатива, която може да се побере там, където 4-звенният не би могъл. Винаги проверявайте дължината на прибраното складиране спрямо общите чертежи на кораба.

Тип кораб и експлоатационен профил

Океански търговски кораби (кораби за насипни товари, контейнеровози, танкери) – Изберете конфигурация с 4 връзки. Това е стандартизираният избор за големи флотилии, който гарантира, че резервните части са лесно достъпни от всеки глобален пристанищен доставчик и че инспекторите на класа няма да открият проблеми със съвместимостта.

Влекачи, офшорни снабдителни кораби, кораби по вътрешните водни пътища и по-малки работни лодки – 3-звената може да бъде приемлива или дори за предпочитане, при условие че намалената дължина не компрометира връзката на скобата и че границата на работното натоварване (WLL) на сглобката съвпада или надвишава тази на основната верига.

Диаметър на веригата и съответствие на класа

Независимо от конфигурацията, въртящият се преден ход трябва да съответства на размерите на номиналния диаметър на веригата (обикновено вариращ от 12,5 mm до 162 mm). Потвърдете, че степента (2 или 3) на предходните компоненти е идентична или по-висока от тази на основната анкерна верига. Смесването на степени не се препоръчва, освен ако не е изрично одобрено от класификационната организация.

Класификационно общество и законови изисквания

Консултирайте се с приложимите правила на държавата на флага на кораба и класовото общество. Някои означения за клас налагат допълнителен анализ на умора или минимални граници на натоварване при скъсване за въртящи се компоненти. Винаги се снабдявайте с производители, които притежават сертификати за типово одобрение за съответния клас и диапазон от размери, и изисквайте пълния доклад за изпитване на материала (MTR) преди инсталиране.

Заключение и препоръка

Изборът между 3 връзки и 4 връзкивъртящи се предшественицив крайна сметка зависи от компромис между компактност и свързаност.

За по-голямата част от търговските дълбоководни кораби типът 4-link е окончателният стандарт - той предлага директно захващане на скоби, глобална наличност на резервни части и недвусмислено приемане от всички големи класификационни дружества.

За малотонажни, ограничени в пространството или специализирани плавателни съдове, конфигурацията с 3 звена осигурява жизнеспособно решение, при условие че интерфейсът на свързващата скоба е внимателно проектиран и че оценката на якостта на сглобката е напълно документирана.

Като последна стъпка е силно препоръчително да включите производителя на оборудването за акостиране и инспектора на класа по време на фазата на проектиране или подмяна. Само чрез кръстосана проверка на размерите на предшественика, пробното натоварване и сертификата за материал спрямо специфичната система за боравене с котва на кораба може да се осигури безопасен, съвместим и оперативен избор.
